STEP z dodavatele přijde v inch — CAM import bez kontroly jednotek posune díru o řád pětadvaceti milimetrů. Z toho, že model „vypadá stejně velký“ na obrazovce, ještě neplyne správné měřítko. Plyne z toho jen náhled; montáž drží units při importu a kóta klíčového rozměru.

Díra je na středu a šroub hledá sousední okres

Import bez dialogu jednotek nebo se špatnou interpretací vnitřní unit definice STEP přinese model 25,4× větší nebo menší; díra „sedí“ jen vizuálně. Humor z praxe: díra je „na středu“ a šroub hledá sousední okres. Konkrétní posun díry o přesně 25,4 mm závisí na chybě units — anecdote importu je soft; konverze inch↔mm je ověřená.

Jeden inch je přesně dvacet pět celé čtyři milimetry

NIST / International Yard and Pound Agreement (1959): international inch = exactly 25,4 mm. International yard and pound potvrzuje tutéž definici. Autodesk Fusion forum: STEP s vnitřní unit definicí může přijít ve špatném měřítku; typický fail = faktor 25,4 — Scale 1/25,4 nebo 25,4. PowerMill/CAM praxe: vždy ověřit units a změřit klíčový rozměr po importu.

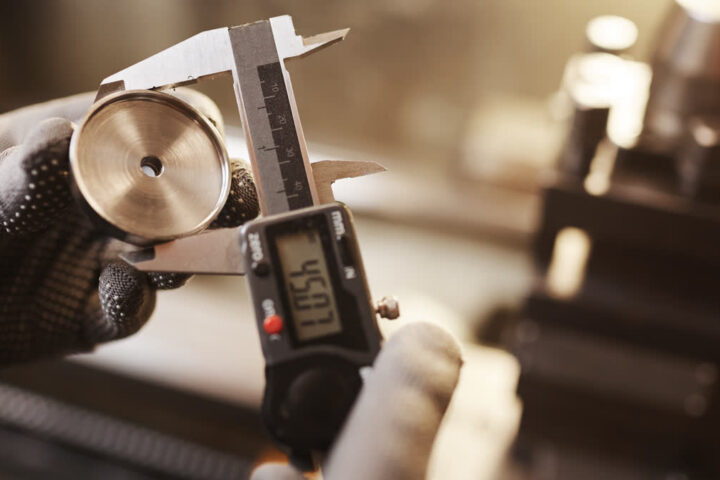

Ověřit units kótovat klíčový rozměr zákaz od oka

Při importu STEP ověřte units, po importu kótujte klíčový rozměr proti výkresu a teprve pak programujte dráhy. Zákaz „model vypadá stejně velký“. Bez kontroly riskujete zmetek a zpožděnou montáž.

Obecné „jak importovat STEP“ vynechá inch versus mm

SERP učí tlačítko Import. Chybí scéna: inch vs mm při importu → posun díry o 25,4 mm jako konkrétní CAM fail. Bez měření units zůstane zelený model a šroub hledající sousední okres.

Jedna kontrola units a klíčové kóty po STEP importu stojí méně než zmetek z modelu, který „vypadal stejně velký“.
