Tolerance na výkrese omezuje přípustnou odchylku jednotlivého dílu nebo jeho prvku. Tolerance montáže a uložení řeší, jak díly sedí v sestavě. Z kóty s GD&T ještě neplyne, že sestava půjde smontovat bez vůle nebo naopak bez přesažení. Plyne z ní jen přípustný rozptyl té jedné geometrie.

Výkresová tolerance není uložení

Na výkrese je tolerance číselný interval u rozměru, nebo geometrická tolerance podle ISO GPS / ASME Y14.5: rovinnost, kolmost, poloha, profil. Říká výrobě a kontrole, co ještě smí díl mít a přesto být shodný. Měřidlo, CMM nebo kontrolní přípravek ověřuje díl proti těmto mezím. Kalibrace měřidla je o tom, zda měřidlo lže — to je jiná vrstva; neplést s tímto textem.

Montážní tolerance a uložení (clearance, transition, interference) popisují vztah dvou dílů: hřídel a díra, čep a pouzdro, víko a skříň. Normované uložení (např. H7/g6) skládá tolerance obou partnerů do výsledné vůle nebo přesahu. Z tolerance na jednom výkrese ještě neplyne, že partner má complementary meze. Plyne z něj jen to, co smí mít ten jeden kus.

Záměna vzniká ve výdeji. Díly projdou výstupní kontrolou „v toleranci“. Na lince do sebe nejdou, nebo jdou s vůlí, která kazí funkci. Kontrola nechybovala proti výkresu. Chyběla vrstva sestavy: stack-up, uložení, pořadí montáže, teplota při skládání.

Kde končí GD&T a kde začíná montáž

První hranice je jedinec versus pár. Geometrická tolerance polohy díry drží díru vůči základně na tom dílu. Neříká sama o sobě, jak bude sedět šroub z druhého dílu, pokud druhý díl má vlastní rozptyl a sestava nemá určené uložení. Bez analýzy tolerančního řetězce (tolerance stack-up) je „vše v toleranci“ jen součet individuálních razítek.

Druhá hranice je funkce versus shoda. Dílec může být shodný s výkresem a přesto nesplnit funkci v sestavě, když výkres nepopisuje vztah k partnerovi. Opak: dílec mírně mimo kótu může v sestavě fungovat, pokud je vůle jinde. Montážní zkouška a funkční kontrola nejsou totéž co rozměr na CMM. Z green razítka na protokolu ještě neplyne, že linka poběží.

Třetí hranice je teplota, síla a postup. Interference fit sedí v lisu jinak než v ruce. Hliník a ocel se při teplotě chovají jinak. Výkresová tolerance při 20 °C neříká, co udělá přesah při 5 °C na hale. Montážní předpis (ohřev, chlazení, moment, pořadí šroubů) je samostatný dokument. Není to poznámka v rámečku tolerance.

Čtvrtá hranice je údržba a seřízení. Preventivní údržba stroje řeší opotřebení a odstávky — jiný text. Tolerance výkresu řeší nový nebo opravovaný díl. Opotřebené uložení na stroji není „mimo výkres dodavatele“. Je to stav sestavy po provozu. Neplést dodací toleranci s vůlí po 8 000 hodinách.

Jak číst výkres a montážní předpis vedle sebe

Na výkrese hledejte: rozměr, toleranci, geometrické specifikace, základny. V montážním předpisu hledejte: uložení nebo požadovanou vůli/přesah, pořadí operací, teplotu, mazání, momenty, kontrolu po smontování. Pokud druhý dokument chybí a na lince se „to nějak lisuje“, nemáte toleranci montáže. Máte zvyk.

Při reklamaci dodávky oddělte dvě věty. „Díl je mimo výkres“ patří dodavateli kusu a měřicímu protokolu. „Díly jsou v toleranci, sestava nejde“ patří konstrukci uložení, stack-upu a montážnímu předpisu. Míchání těchto vět v jednom e-mailu prodlužuje spor a nic neopraví na lince.

Jednoduchý test před změnou výkresu: spočítejte nebo změřte nejhorší přípustnou kombinaci partnerů. Pokud už na papíře vychází záporná vůle nebo absurdní přesah, výkresová shoda jednotlivých kusů problém nespasí. Upravte uložení nebo základny dřív, než uvolníte sérii.

Co z výkresové tolerance ještě neplyne

• Neplyne z ní smontovatelnost páru. Ta potřebuje uložení a často stack-up.
• Neplyne z ní správný přesah nebo vůle. To je vztah dvou rozměrů, ne jeden.
• Neplyne z ní, že funkční zkouška je zbytečná. Shoda ≠ funkce v sestavě.
• Neplyne z ní montážní postup (teplota, lis, moment). Postup je předpis montáže.
• Neplyne z ní, že partner od jiného dodavatele sedí. Každý výkres má své meze.
• Neplyne z ní stav po opotřebení. Výkresová tolerance je o dílu, ne o životnosti uložení.

V praxi pomáhá oddělit tři razítka. Razítko shody dílu s výkresem. Razítko kontroly uložení nebo funkční vůle na sestavě. Razítko uvolnění linky po zkušební montáži. Když existuje jen první, máte metrologii. Nemáte jistotu montáže. Když někdo přejmenuje první razítko na „OK montáž“, schovává problém do slovníku.

Shrnutí: výkresová tolerancia (vrátane GD&T) je o dílu. Montážní uložení a stack-up jsou o sestavě. Bez druhé vrstvy je první razítko neúplná zpráva o tom, jestli linka pojede.

Dodavatel A a dodavatel B mohou mít každý díl v toleranci a přesto dodat pár, který nejde smontovat — pokud výkresy nejsou sladěné jako uložení. Kontrola vstupní shody kusů nestačí. Potřebujete kontrolu vztahu, nebo aspoň výpočet, že vztah vůbec existuje v číslech.

Checklist omylů na rozhraní výkresu a linky

• Prohlásit sestavu za v pořádku, protože každý díl má zelený protokol.
• Zaměňovat toleranci kóty s normovaným uložením H/g.
• Ignorovat stack-up u více dílů v řadě a řešit jen „nejhorší“ díl.
• Montovat interference fit bez předpisu teploty a síly.
• Vinit kalibraci měřidla, když problém je v párování tolerancí — a naopak.
• Psát do výkresu jen rozměry bez geometrických vztahů a čekat, že montáž „to nějak sedí“.

Když konstrukce změní jen toleranci na jednom dílu a nezkontroluje partnera, stack-up se posune potichu. Znovu spočítejte nejhorší přípustnou kombinaci. Až potom uvolněte změnu do výroby. Jinak zelené protokoly zůstanou a linka se znovu zastaví na stejném místě.

Výkresová tolerance je smlouva o jednom kusu. Montážní uložení je smlouva o vztahu kusů. Kdo je slije do jedné kóty, dostane shodné díly a neshodnou sestavu — nebo naopak vůli, kterou výkres nikdy nepovolil jako celek.

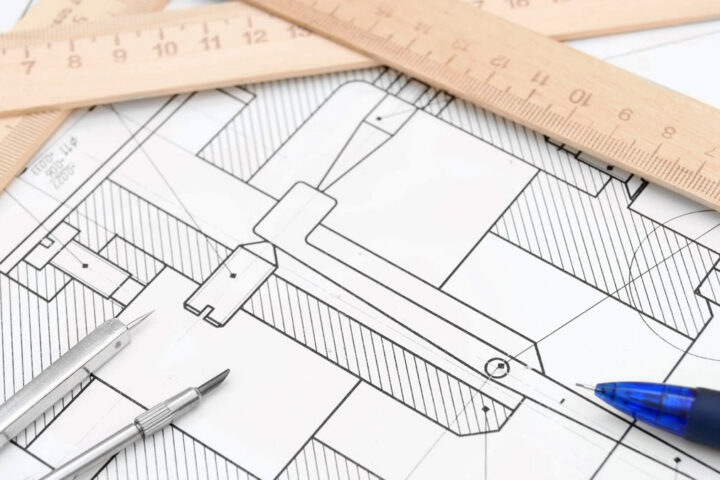

Obrázek je ilustrační stock. Nezobrazuje konkrétní značku CAD ani čitelný firemní výkres.
