Kalibrovaný mikrometr říká, že měřidlo je navázané na etalon. Neříká, že CNC drží geometrii os. Zákon č. 505/1990 Sb. o metrologii nazývá kalibrací návaznost pracovního měřidla. ISO 230 nazývá zkouškami přesnost stroje bez zatížení, polohování os a kruhovou interpolaci. Z kalibračního listu posuvného měřidla ještě neplyne kalibrace stroje. Plyne z něj jen stav toho jednoho nástroje v den zkoušky.
Dvě návaznosti, dva předměty
Měřidlo je prostředek k určení hodnoty veličiny. Posuvné měřítko, mikrometr, úchylkoměr, kalibr, teploměr v hale. Kalibrace porovná jeho údaje s etalonem v nepřerušeném řetězci. ČMI v komentáři k zákonu o metrologii píše, že jednotnost a správnost pracovních měřidel zajišťuje v potřebném rozsahu jejich uživatel kalibrací. Způsob návaznosti, lhůty i kritéria shody si stanovíte vy. List z laboratoře — klidně akreditované podle ISO/IEC 17025 — patří k tomu kusu kovu. Nepatří ke stroji, na kterém jste list položili.
Stroj je soustava os, vedení, šroubů a odměřování. Geometrie se kazí vůlí, teplotou, nárazem, opotřebením. ISO 230-1 zkouší geometrickou přesnost stroje bez zatížení nebo v kvazistatických podmínkách: přímost, rovinnost, kolmost. ISO 230-2 určuje přesnost a opakovatelnost nastavení polohy v číslicově řízených osách — laserem, opakovanými najetími. ISO 230-4 zkouší kruhovou interpolaci, běžně ballbarem. To nejsou etalony v trezoru laboratoře. To je měření relativního posunutí mezi nástrojem a obrobkem na tom konkrétním loži.
Záměna vzniká, protože obě činnosti se v dílně jmenují „kalibrace“. Laboratoř kalibruje měřidlo. Servis koriguje stroj. Preventivní údržba je ještě třetí věc: plánovaný zásah, ne důkaz geometrie; rozdíl údržby a odstávky je v textu preventivní údržba stroje není odstávka. Z výměny filtru a maznice ještě neplyne, že osy jedou v toleranci. Plyne z ní, že jste zásah stihli v okně.
Kde to padá na dílu, ne na listu
Obrobek je mimo toleranci. Mistr přinese kalibrační list mikrometru z loňska a řekne, že měření platí. List platí pro mikrometr. Díra v kusu může být špatně proto, že vřeteno má házení, stůl není kolmý, korekce osy v řídicím systému je stará, nebo teplota haly ujela. Kalibrované měřidlo ten stav poctivě naměří. Nepraví, že stroj je v pořádku. Praví, že číslu na stupnici můžete věřit v mezích nejistoty listu.
Opačný pád: stroj má čerstvý protokol ballbaru a laseru podle ISO 230 a obsluha měří díl nůžkami z kapsy. Geometrie os sedí. Rozhodnutí o shodě dílu nesedí, protože měřidlo nemá návaznost. Zákon o metrologii to u pracovních měřidel nechává na uživateli, ale odpovědnost za správnost měření tím nemizí. ISO 9001 chce obojí: způsobilé měřidlo i ověřený proces. Jedno nahradit druhým nejde.
Stanovená měřidla jsou ještě jiná kategorie. Váhy ve výdeji, měřidla daná vyhláškou k povinnému ověření. Tam nejde o kalibraci v dílenském smyslu, ale o ověření jako úkon státní správy. CNC v hale stanoveným měřidlem není. Mikrometr v kontrole jakosti obvykle také ne, pokud jím neúčtujete. I tak ho kalibrujete, protože bez návaznosti je číslo na výkresu dohad. Do stroje to číslo geometrii nevpíše. Řízení a pohony při zásahu do os patří k údržbě stejně jako mechanika; prakticky k PLC je text praktické tipy pro PLC řízení. Z nahrání korekční tabulky o víkendu ještě neplyne, že v pondělí platí starý protokol ISO 230. Plyne z toho, že po korekci se zkouška má jet znovu.
| Kalibrace měřidla | Zkouška / korekce stroje | |
|---|---|---|
| Předmět | mikrometr, posuvka, úchylkoměr | osy, vedení, odměřování CNC |
| Norma / zákon | zákon č. 505/1990 Sb., ISO/IEC 17025 v laboratoři | ISO 230-1, 230-2, 230-4 |
| Výstup | kalibrační list, nejistota, značka | protokol geometrie, korekce v řídicím systému |
| Co z toho ještě neplyne | že stroj drží polohu | že díl změříte návazně |
Co držet v plánu zvlášť
Měřidla: interval podle používání a podle toho, co na nich stojí shoda dílu. List s datem, rozsahem a nejistotou. Po nárazu, po pádu, po překročení rozsahu — mimo interval. Laboratoř vybírejte podle veličiny, ne podle toho, kdo „dělá i stroje“.
Stroje: interval podle motohodin, po kolizi, po přestěhování, po výměně šroubu nebo vedení. Laser a ballbar nejsou roční razítko na dveře haly. Jsou to zkoušky stavu os. Korekce bez následného přeměření je zásah, ne důkaz. Nejčastější chyby automatizace, včetně špatně připraveného zásahu, jsou v textu průmyslová automatizace — nejčastější chyby.
Nenechávejte obojí v jedné složce s nápisem kalibrace. Auditor se zeptá na měřidlo. Seřizovač se zeptá na osu. Odpověď „máme to zkalibrované“ bez předmětu je věta, která neplatí ani pro jedno.
Co z kalibrace měřidla ještě neplyne
- Neplyne z ní, že stroj drží geometrii. List patří k nástroji, ne k loži.
- Neplyne z ní korekce os v řídicím systému. Tu dělá zkouška podle ISO 230 a zápis korekcí.
- Neplyne z ní, že díl je ve výkresu. Kalibrované měřidlo poctivě naměří i zmetek.
- Neplyne z ní ověření stanoveného měřidla. To je jiná kategorie zákona o metrologii.
- Neplyne z ní, že interval z laboratoře platí i po nárazu. Po kolizi se měří znovu, měřidlo i stroj, každé zvlášť.
- Neplyne z ní oprávnění sahat do skříně měniče. Geometrie os a silová elektrika jsou různé kvalifikace.
Shrnutí: kalibrace měřidla je návaznost čísla. Kalibrace stroje v dílenské řeči je zkouška geometrie podle ISO 230. Kým obojí voláte stejně, čtěte předmět na listu. Mikrometr neseřídí vřeteno. Ballbar neopatří posuvku etalonem.

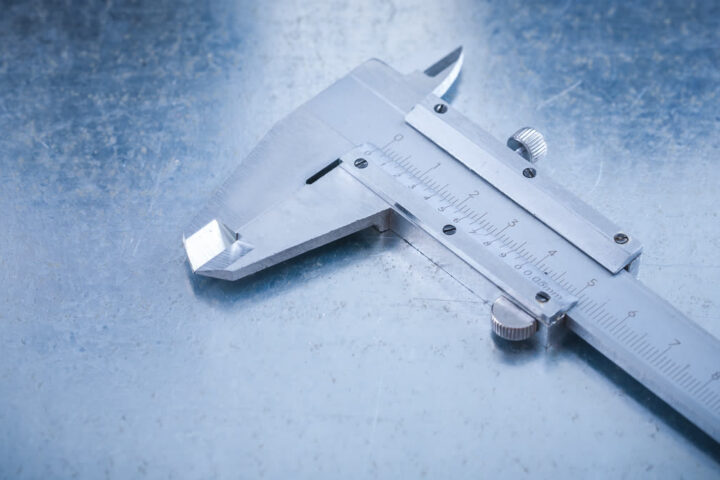

Obrázek je ilustrační stock. Nezobrazuje konkrétní značku CNC ani čitelný kalibrační list.
Zdroje
- ČMI: komentovaný zákon o metrologii — návaznost, kalibrace pracovních měřidel, ověření stanovených měřidel, zákon č. 505/1990 Sb. – https://cmi.gov.cz/komentovany%20zakon%20o%20metrologii?language=cs
- ČSN ISO 230-2: zásady zkoušek obráběcích strojů — přesnost a opakovatelnost nastavení polohy v NC osách; řada ISO 230-1 geometrie, 230-4 kruhová interpolace – https://shop.normy.biz/detail/98706
